1165立式加工中心主要组成部分的功能特点分享

时间:2024-08-20      浏览:489次

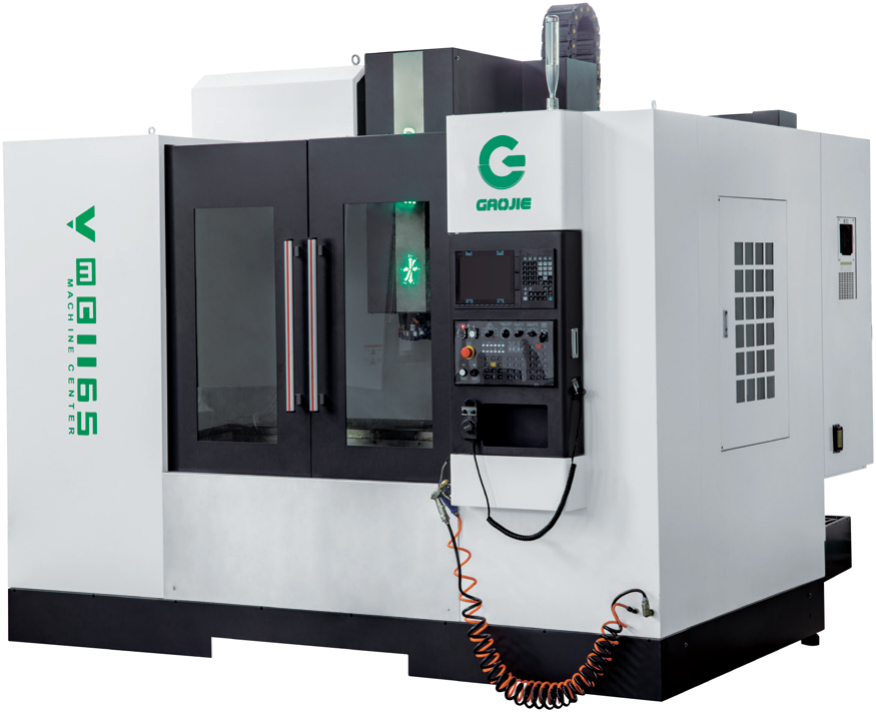

  1165立式加工中心是一种高精度、多功能的数控机床,具有垂直主轴,结构多为固定立柱,工作台为长方形,适用于加工盘、套、板类零件及小型壳体类复杂零件。它集铣、镗、钻、攻等多种工艺手段于一体,能够高效、精确地完成复杂零部件的加工。

  1165立式加工中心的组成部件各具功能特点,下面将对其主要组成部分进行详细介绍。

  1、主机床

  主机床是其核心部分,通常由床身、立柱和工作台组成。床身承载整个机床的重量,并提供稳定的基础,确保加工过程中的精度。立柱则支撑主轴和刀具,能够在垂直方向上进行移动。工作台用于固定工件,通常配有T型槽,便于夹具和工件的安装。

  2、主轴系统

  主轴系统负责刀具的旋转和加工,转速和扭矩直接影响加工效率和加工质量。高转速主轴适合加工铝合金等软材料,而低转速主轴则适合加工钢材等硬材料。主轴系统通常还配备有冷却装置,以降低加工过程中的温度,延长刀具使用寿命。

  3、刀库

  刀库用于存放和自动更换刀具。现代机床通常配备自动刀库,能够根据加工程序自动选择合适的刀具,大大地提高了加工效率。刀库的容量和更换速度是其性能的重要指标,容量越大,能加工的工件种类越多。

  4、数控系统

  数控系统负责控制机床的各个动作。它通过程序指令控制主轴转速、进给速度、刀具位置等,确保加工过程的精确性。现代数控系统通常配备人机界面,操作简单,易于编程和调试。同时,数控系统还具备自诊断功能,可以实时监控机床状态,保证加工的安全性和可靠性。

  5、进给系统

  进给系统由伺服电机、滚珠丝杠和导轨组成,负责将刀具或工件在三维空间内移动。高精度的进给系统能够实现微米级的定位精度,确保加工质量。伺服电机提供高响应速度和高精度的运动控制,而滚珠丝杠则降低了摩擦损失,提高了效率。

  6、冷却及排屑系统

  冷却系统用于在加工过程中降低工具和工件的温度,防止过热导致的加工变形或刀具磨损。排屑系统则负责将加工过程中产生的切屑及时排出,保持加工区域的清洁,提高加工效率。

  立式加工中心的各组成部件相互配合,共同完成高精度、高效率的加工任务。随着技术的不断进步,它在自动化、智能化方面也在不断发展,未来将更加适应复杂多变的加工需求。通过对各个部件的合理配置和优化,该机床将继续在制造业中发挥重要作用。
