产品简介：FD-660飞雕雕铣机采用人性化的全封闭式外观结构，固定龙门式机械结构原理设计，低床身和主柱横梁一体的结构使机床的稳定性更高，该机采用联轴器运动设计，配套高性能伺服电机，高精度直线导轨，高精密滚珠丝杆，高精度水冷主轴，及功能强大，操作简便、简单易学中国台湾控制系统。
联系人：13777020668

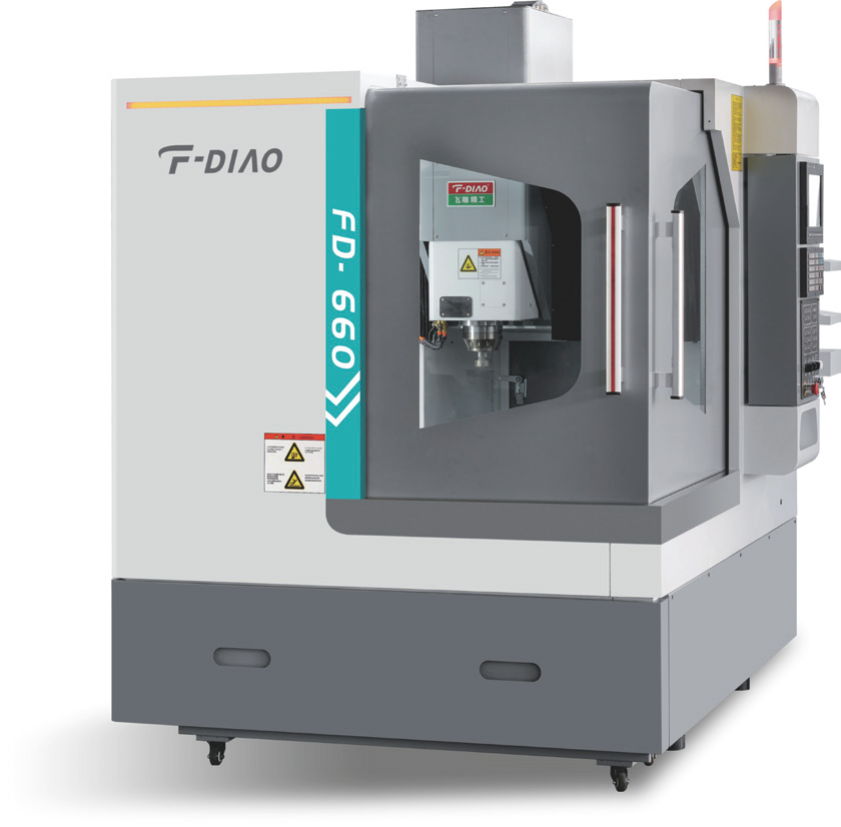

FD-660飞雕雕铣机
采用人性化的全封闭式外观结构，固定龙门式机械结构原理设计，低床身和主柱横梁一体的结构使机床的稳定性更高，该机采用联轴器运动设计，配套高性能伺服电机，高精度直线导轨，高精密滚珠丝杆，高精度水冷主轴，及功能强大，操作简便、简单易学中国台湾控制系统。
具有加工精密、平稳、灵活、超强的刚性、雕刻加工精度高、切削速度快等功能特点。可广泛应用于注塑模、冷冲模等各类钢模以及五金冲模、高频模、点塑模、鞋底模型等铜、铁、铝、钢、有机玻璃、硬木之类材料的高速加工雕刻。
FD-660飞雕雕铣机技术参数：
| 项目 | 单位 | FD-660 |
| 加工范围 | ||
| X轴行程 X axis travel | mm | 600 |
| Y轴行程 Y axis travel | mm | 600 |
| Z轴行程 Z axis travel | mm | 260 |
| 龙门有效宽度 Gantry width | mm | 700 |
| 工作台面到主轴端面的距离 Spindle nose to worktable | mm | 90-350 |
| 工作台 Worktable | ||
| 工作台尺寸 Worktable size | mm | 600x600 |
| 工作台承重 Load of worktable | kg | 300 |
| T型槽规格 T-groove size | 14×100×6 | |
| 驱动进给 | ||
| 最大切削速度 X/Y/Z Max cutting speed | m/min | 8/8/8 |
| 快速移动速度 X/Y/Z Max move speed | m/min | 12/12/12 |
| 丝杆规格 X/Y/Z ball screw size | mm | 32/32/32 |
| 线轨规格 X/Y/Z linear guide size | mm | 滚珠30/30/30 |
| 精度 | ||
| 定位精度 Positioning accuracy | mm | 0.010/500 |
| 重复定位精度 Repeate accuracy | mm | 0.006/500 |
| 主轴 Spindle | ||
| 驱动方式 Spindle type | 电主轴 | |
| 主轴最高转速 Spindle speed | rpm/min | 24000 |
| 主轴功率 Spindle power | kW | 7.5 |
| 主轴锥孔 Spindel cone hole | ER32/BT30/HSK E40 | |
| 其它 | ||
| 气源压力 Compressed air pressure | MPa | 0.6 |
| 机床重量 Machine weight | t | 3.3 |
| 机床尺寸 Machine size | mm | 2050×1900×2300 |
| 刀库容量 ATC | T | 12 |
| 数控系统 Control system | 新代22MA |
由于本公司不断研究改进，对本型录产品规格有变更之权利，参数修改恕不另行通知。
Due to our company's continuous research and improvement, we reserve the right to make changes to the product specifications in this catalog. Parameter modifications will not be notified separately.
标准配置
1、机床控制系统
2、系统说明书U盘
3、操作及保养手册（电子版）
4、钣金外防护装置
5、三轴内防护装置
6、水平调整螺丝与垫块
7、自动润滑系统
8、切削吹气冷却系统
9、切削液冷系统
10、主轴油温冷却系统
11、三轴内防护装置
12、手持脉冲发生器
13、接触式对刀仪
14、LED工作灯
15、三色警示灯
16、变压器(新代4合1伺服不配)
17、工具箱及工具
选配装置
1、第四轴
2、伺服半圆刀库
3、机械手刀库
4、双螺杆排屑装置
5、链式排屑器
6、油雾收集器
