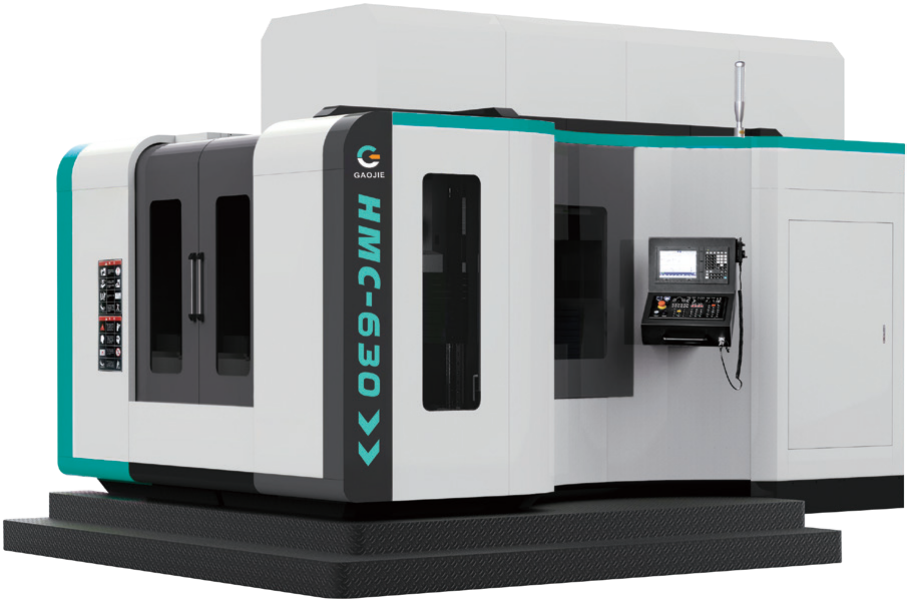

产品简介:HMC-630卧式加工中心主要适用于工程机械、汽车、能源、信息、模具等行业的零件加工。特别适合于各种异形零件,箱体类零件的加工。工件一次装夹可完成多面的铣、钻、镗、扩、铰、锪、攻丝等多种工序加工,有效提高效率节约成本,同时能减少由于工件多次装夹而产生的累积误差,提高加工精度。
HMC-630卧式加工中心主要适用于工程机械、汽车、能源、信息、模具等行业的零件加工。特别适合于各种异形零件,箱体类零件的加工。工件一次装夹可完成多面的铣、钻、镗、扩、铰、锪、攻丝等多种工序加工,有效提高效率节约成本,同时能减少由于工件多次装夹而产生的累积误差,提高加工精度。
HMC-630卧式加工中心技术参数:
序号 | 配 套 件 名 称 | HMC-630 |
1 | X轴行程 X axis travel (mm) | 1100 |
2 | Y轴行程 Y axis travel (mm) | 900 |
3 | Z轴行程 Z axis travel (mm) | 950 |
4 | 主轴中心到工作台面距离 Distance from spindle center to worktable (mm) | 0-900 |
5 | 工作台面到主轴端面的距离 Distance from worktable to spindle end face (mm) | 200-1200 |
6 | 最大工件回转直径 Max workpiece rotation diameter (mm) | dia:1600 |
7 | 工作台尺寸 Worktable size (mm) | 630*630 |
8 | 工作台分度 Bench indexing (degree) | 1*360 |
9 | 工作台承重 Loading of worktable kg | 2000 |
10 | T型槽规格 T-groove size (mm) | 20*125*5 |
11 | 最大切削速度X/Y/Z Max cutting speed (m/min) | 8 |
12 | 快速移动速度X/Y/Z Max move speed (m/min) | 20/20/20 |
13 | 转台最快速度 Max speed of turntable (r/min) | 10 |
14 | 定位精度 Positioning accuracy (mm/L) | 0.005/300 |
15 | 重复定位精度 Repetitive positioning accuracy (mm/L) | 0.003/300 |
16 | 驱动方式 Drive type | 同步带 |
17 | 主轴最高转速 Max spindle speed (rpm) | 6000 |
18 | 主轴电机功率 Spindle power (kW) | 15/18.5 |
19 | 主轴锥孔 Spindle type | BT50 dia:190 |
20 | 机床重量 Machine weight (T) | 13.0 |
21 | 机床尺寸 Machine size (mm) | 6000*3600*2600 |
22 | 刀库容量 ATC ( T) | 42T |
23 | 数控系统 Control system | M80/Oi MF plus |
由于本公司不断研究改进,对本型录产品规格有变更之权利,参数修改恕不另行通知。
标准配置:
1,变压器
2,半罩钣金
3,自动润滑系统
4,工具箱及工具
5,水平调整螺丝与垫块
6,操作及保养手册
7,机床控制系统
8,1度分割旋转工作台
9,履带式排屑器
10,链式刀库
11,主轴环状冷却系统
12,电器箱热交换器
13,手持脉冲发生器
14,液压系统
选择配置:
1,第四轴
2,主轴油温冷却系统
3,主轴中心出水
4,油水分离装置
5,接触式对刀仪
6,激光对刀仪
